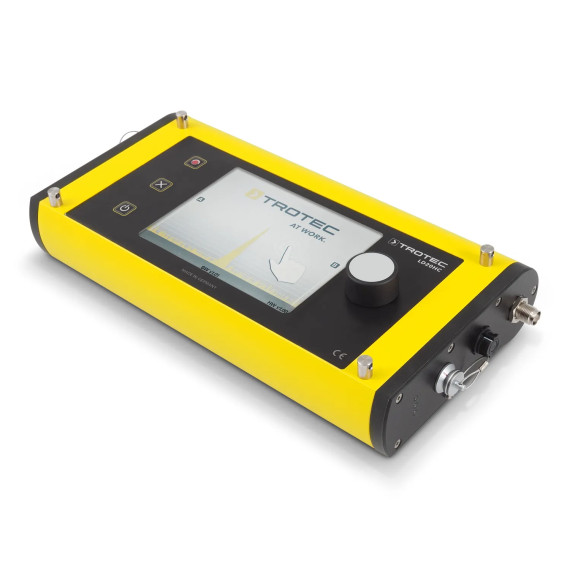

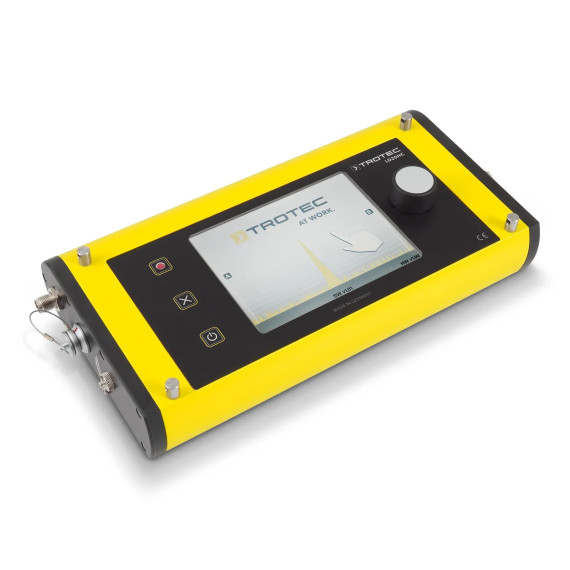

Korelator LD20HC

Korelacja to komputerowo wspomagana metoda, dzięki której można przeprowadzić bardzo precyzyjne lokalizacje wycieków.

Z każdego miejsca wycieku wydobywa się dźwięk, który rozchodzi się wzdłuż rury i przenosi na hydranty, armaturę lub zasuwy. Na maksymalnie trzech punktach pomiarowych kontaktowych dźwięk jest rejestrowany przez wysoce czułe czujniki sygnału i przesyłany za pomocą nadajników radiowych LD do korelatora.

LD20HC oblicza na podstawie różnicy czasu przebiegu tych sygnałów, uwzględniając materiał, średnicę rury oraz długość odcinka pomiarowego, dokładną pozycję wycieku.

Podczas gdy lokalizacja wycieków innymi elektroakustycznymi metodami – szczególnie na długich odcinkach rur – jest utrudniona przez czynniki zakłócające, takie jak warunki pogodowe, głębokość ułożenia rur czy wysoki poziom hałasu, korelacja często pozwala na bezproblemowe zlokalizowanie miejsca wycieku nawet w takich przypadkach.

LD20HC łączy wysokiej jakości inżynierię „made in Germany” z najnowszą technologią wykrywania wycieków w instalacjach rurowych lub sieciach wodociągowych, co czyni go optymalnym standardowym wyposażeniem dla dostawców wody i usług pomiarowych.

W miejscach wycieków woda pod ciśnieniem wypływa, generując dźwięk wypływu, który rozchodzi się w obu kierunkach wzdłuż rur i jest wykrywany przez wysoce czułe czujniki montowane w dostępnych miejscach, takich jak hydranty lub zawory.

Ponieważ rodzaj rury wodociągowej zawsze wpływa na rozchodzenie się dźwięku, w LD20HC można określić materiał i średnicę wszystkich rur, co pozwala na zbadanie nawet do 20 odcinków rur podczas jednego pomiaru.

Zarejestrowany sygnał jest wzmacniany i przesyłany radiowo do korelatora, który umożliwia zastosowanie 256 dowolnie wybieranych filtrów do sygnału.

Możliwość zastosowania także do akustycznej lokalizacji wycieków i rur

Do LD20HC można również podłączyć różne mikrofony kontaktowe lub podłogowe do nasłuchu. Na przykład za pomocą połączonego mikrofonu podłogowego można zweryfikować miejsce wycieku ustalone przez korelację, jak również przeprowadzić dowolną inną akustyczną lokalizację wycieków i rur.

Dzięki zgłoszonej do patentu funkcji Smart można bezpośrednio na wyświetlaczu zobaczyć, na czym polega istota: potencjalne miejsca wycieków są wyświetlane jako wskaźnik słupkowy, a najsilniejszy poziom wskazuje miejsce wycieku. Szybszej i prostszej akustycznej lokalizacji wycieków nie ma!

Zalety w praktyce:

Urządzenie kombinowane do pomiaru korelacji i akustycznej lokalizacji wycieków

Zaawansowana technika pomiarowa z ultraszybkim 6-rdzeniowym procesorem w wytrzymałej aluminiowej obudowie

64-bitowa korelacja trójpunktowa

Analiza częstotliwościowa (FFT)

Możliwość określenia materiału i średnicy badanych odcinków rur

Oszczędzający czas pomiar korelacji do 20 odcinków rur w jednym przebiegu pomiarowym

Innowacyjna funkcja Smart do jeszcze szybszej akustycznej lokalizacji punktowej wycieków (zgłoszona do patentu)

Przyjazna dla użytkownika obsługa z podwójnym sterowaniem przyciskami i ekranem dotykowym

Wysoce czułe czujniki dźwięku i wydajne nadajniki radiowe – wzmocnienie ponad 60 000-krotne

Złącza do mikrofonów kontaktowych i podłogowych

Dane techniczne:

Tryby pracy: korelacja lokalizacja wycieków (automatyczny, ręczny); akustyczna lokalizacja wycieków (F & L, Smart)

Funkcje pomiarowe i urządzenia: automatyczne dopasowanie filtra, automatyczne wzmocnienie, pamięć preferencji dla ręcznych ustawień filtrów, ochrona przed przesterowaniem poziomu dźwięku

Rozdzielczość pomiaru (korelacja): 5 cm przy odcinku pomiarowym 100 m

Rozdzielczość pomiaru (akustyczna lokalizacja wycieków): 0-99 jednostek (odpowiednik dB)

Sterowanie: opcjonalnie przez ekran dotykowy lub przyciski i pokrętło

Wzmocnienie: 120 dB przy niskim poziomie szumów

Impedancja wejściowa: 1 MOhm

Filtry: 256 filtrów górnoprzepustowych i dolnoprzepustowych

Spektrum częstotliwości: 0 - 5 000 Hz (korelacja); 0 - 4 000 Hz (akustyczna lokalizacja wycieków)

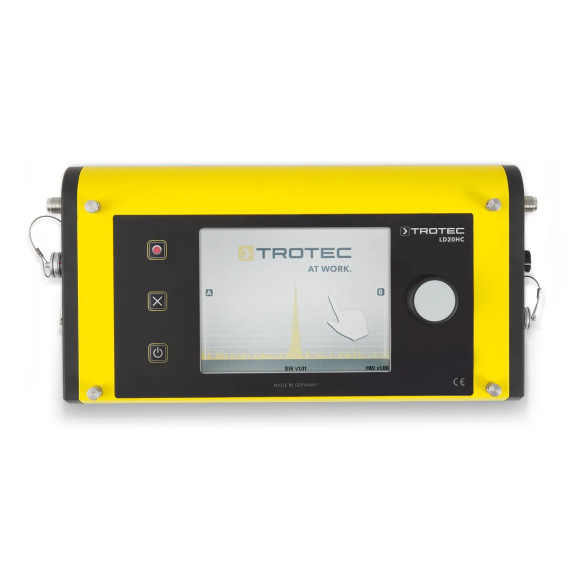

Wyświetlacz: kolorowy LCD (5,7 cala) z podświetleniem

Kontrola baterii przez mikrokontroler

Impedancja wyjściowa: < 10 Ohm

Zasilanie: wbudowany akumulator Ni-MH, 8500 mAh

Czas pracy: ponad 10 godzin ciągłej pracy na jednym cyklu ładowania

Pamięć: do 100 pomiarów na tryb pracy

Złącza: 2x gniazda antenowe SMA, bagnetowe złącze czujnika (IP65), 4-pinowe gniazdo ładowania z pokrywą (IP65), 3-pinowe gniazdo słuchawek z pokrywą (IP65), złącze kabla USB z pokrywą (IP65)

Języki menu: niemiecki, angielski, francuski, włoski, portugalski, polski, szwedzki, rosyjski, turecki, chorwacki, słoweński, słowacki, chiński

Stopień ochrony: IP65

Obudowa: aluminium, malowane proszkowo

Wymiary (dł. x szer. x wys.): 380 x 155 x 67 mm

Waga: 2300 g

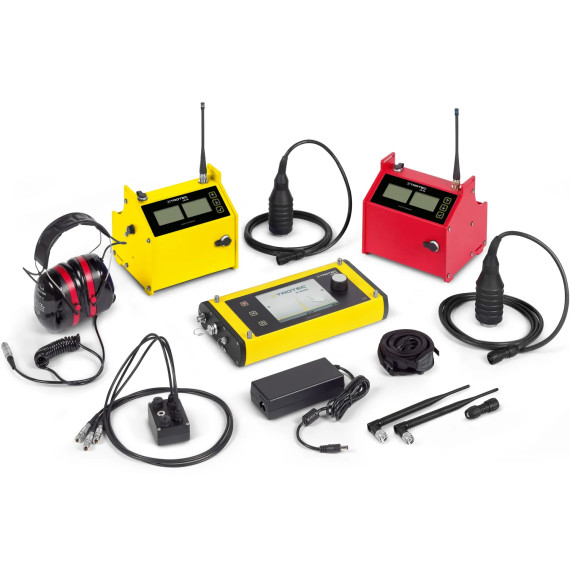

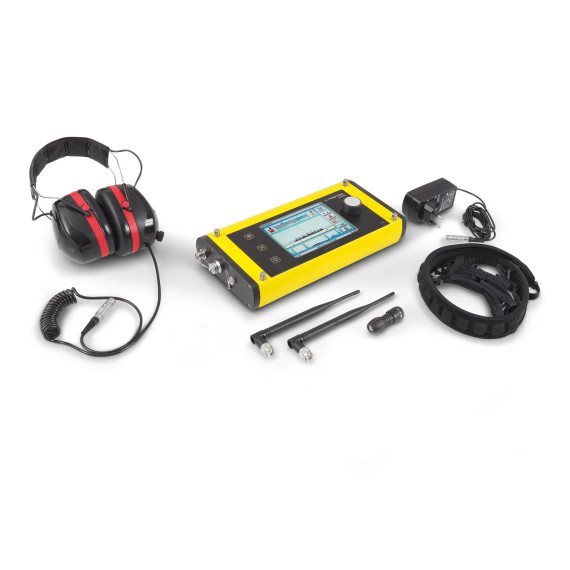

Standardowe wyposażenie:

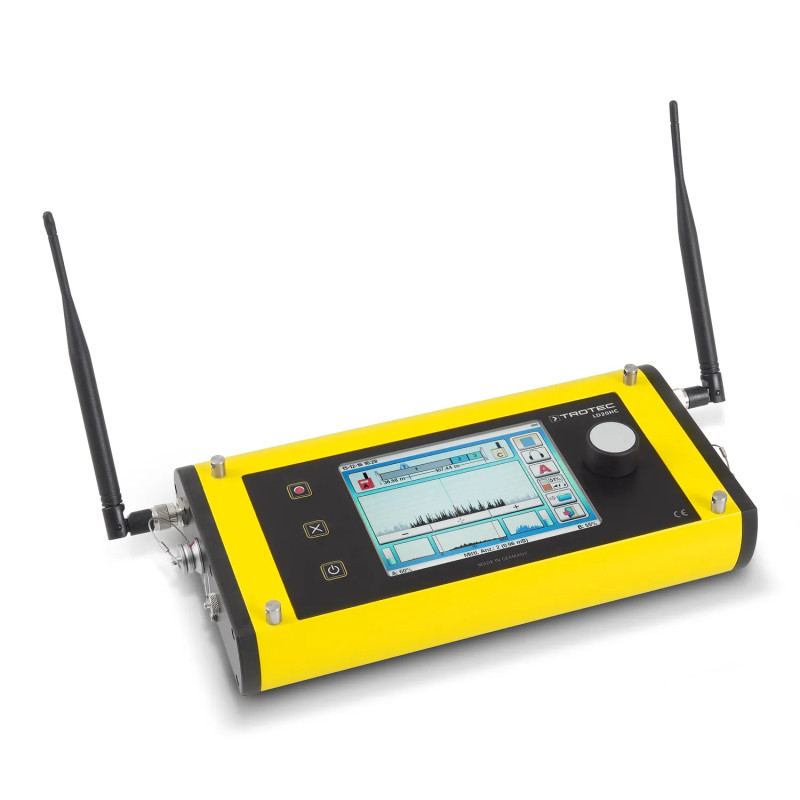

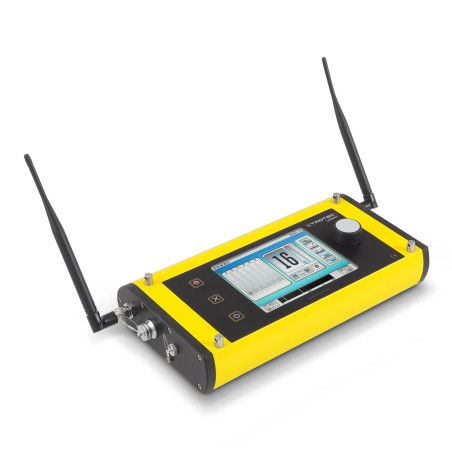

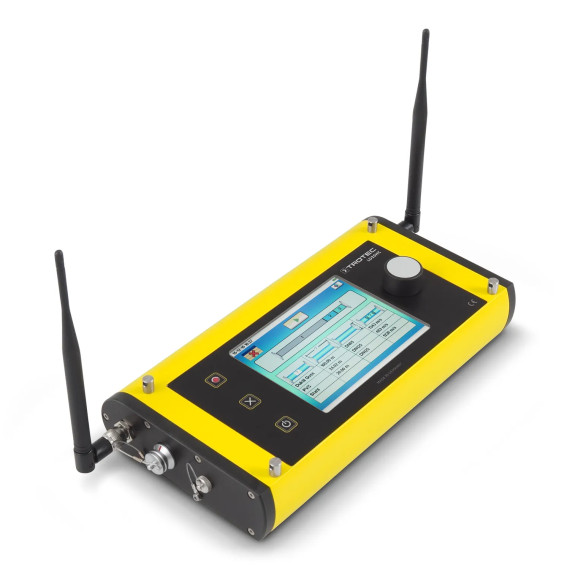

Korelator LD20HC z dwiema antenami i paskiem do noszenia

LD K - słuchawki dźwiękoszczelne

Zasilacz sieciowy

Nadajnik LD-TA 1 wraz z czujnikiem dźwięku, kolor czerwony

Nadajnik LD-TB 2 wraz z czujnikiem dźwięku, kolor żółty

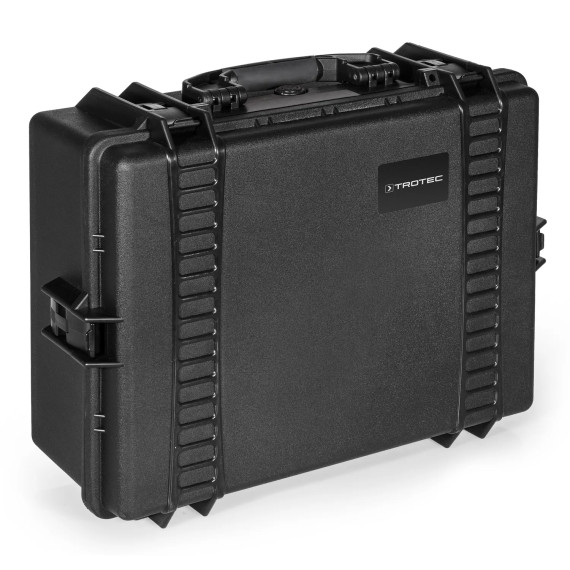

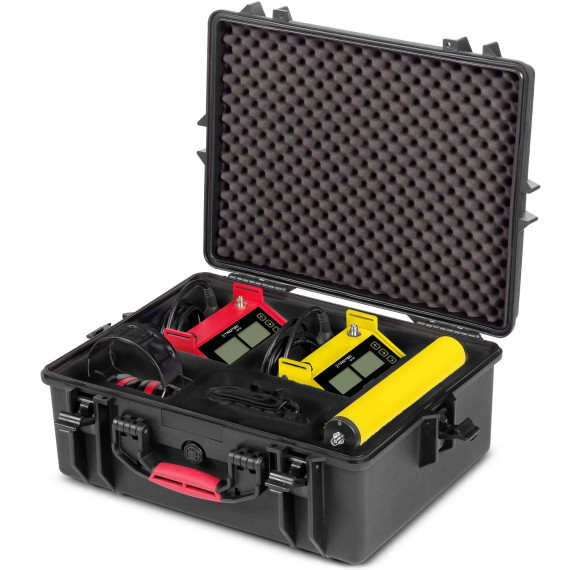

Walizka transportowa na urządzenie pomiarowe, LD-TA, LD-TB i akcesoria

Dostępne opcjonalne akcesoria:

LD-TC - nadajnik 3 wraz z czujnikiem dźwięku, kolor niebieski

LD20 MA - antena magnetyczna z podstawą do korelatora z wzmocnieniem

LD20 MA+ - antena magnetyczna z podstawą do korelatora z wzmocnieniem (zysku 4 dB)

LD20 Hydro - hydrofon bez manometru

LD20 Hydro UF - adapter do hydrofonu na chwyt hydrantu DIN z gwintem wewnętrznym 1 cal do montażu kluczem do zasuw

LD6000 VK - kabel przyłączeniowy do mikrofonów podłogowych

LD6000 BMW - mikrofon podłogowy z osłoną przeciwwiatrową (z przyciskiem bezpieczeństwa)

LD6000 BM - mikrofon uniwersalny z adapterem magnetycznym

LD6000 DA - adapter trójnóg

LD6000 VL - przedłużka sondy z końcówką

Informacje bezpieczeństwa i ostrzeżenia znajdują się w instrukcji obsługi urządzenia
