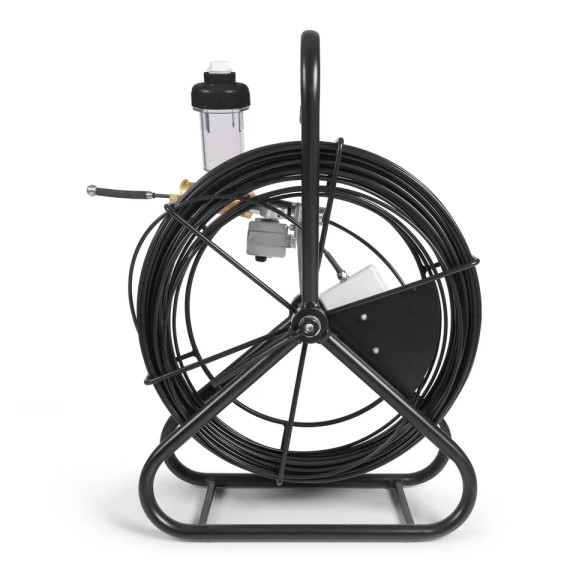

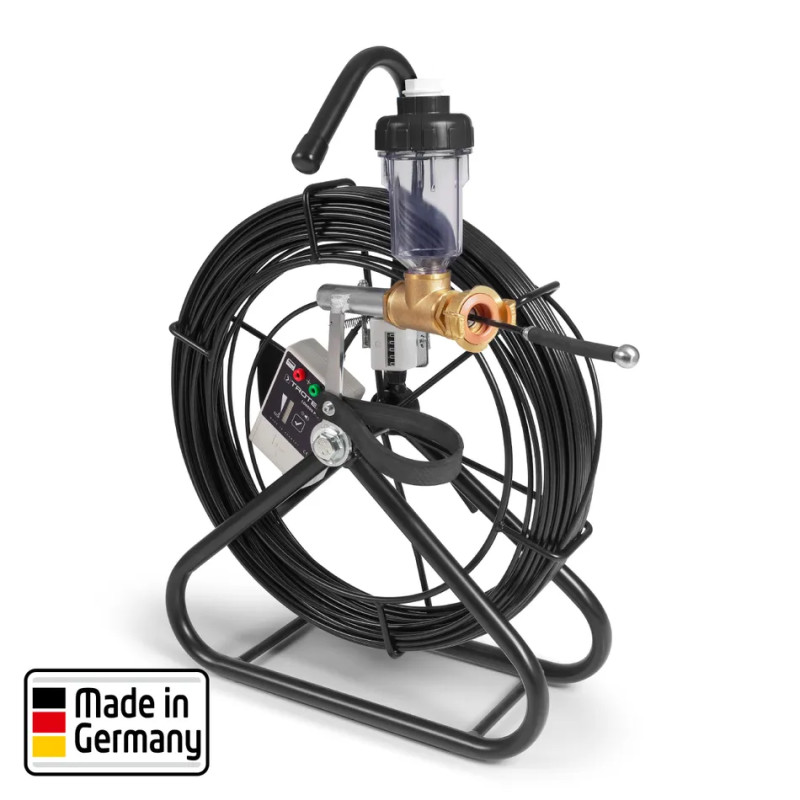

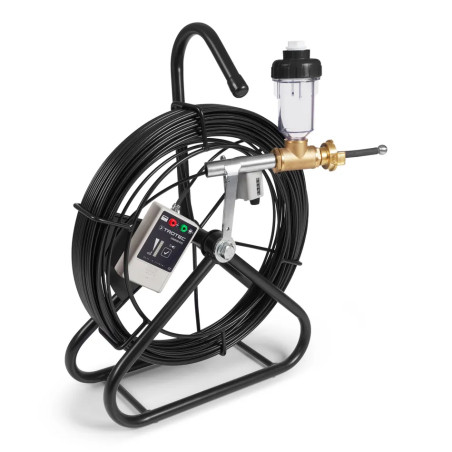

Akustyczna sonda rurowa LD6000 PTS

Aby usunąć szkody spowodowane pęknięciem rury u odbiorców wody, jednoznaczne ustalenie miejsca kosztów jest koniecznością.

Czy szkoda znajduje się na terenie właściciela budynku, czy po stronie sieci wodociągowej?

Jeśli chciałoby się przeprowadzić akustyczne wykrywanie wycieków nad powierzchnią, to przebieg rurociągu musi być jednoznacznie znany, co w praktyce często nie ma miejsca. Dokładne zlokalizowanie punktu bezpośrednio w przyłączu domowym do tej pory nie było łatwo możliwe.

Dzięki akustycznej sondzie rurowej LD 6000 PTS pęknięcia rur można teraz wreszcie szybko i łatwo lokalizować także po stronie przyłącza domowego!

Patentowane połączenie kompaktowej, giętkiej sondy typu „molch” z wbudowanym precyzyjnym mikrofonem oraz kabla sondy nadającego sygnał umożliwia akustyczne wykrycie miejsca wycieku wraz z funkcją lokalizacji.

Sonda i kabel pchany LD6000 PTS mogą być zgodnie z przepisami zdezynfekowane i bezpośrednio wprowadzone po stronie przyłącza do ciśnieniowego przewodu wodnego.

Elastyczne możliwości zastosowania i kombinacji

Niezakłócony przez hałas otoczenia precyzyjny mikrofon LD6000 PTS rejestruje nawet bardzo ciche dźwięki wewnątrz rurociągu, które są bezprzewodowo przesyłane przez nadajnik Bluetooth do dołączonych słuchawek.

Doświadczeni technicy pomiarowi mogą w ten sposób celnie zidentyfikować dźwięk wycieku i następnie określić pozycję wycieku za pomocą licznika metrów.

Jeśli dodatkowo dostępny jest detektor kombinowany LD6000, to za pomocą opcjonalnego interfejsu Bluetooth można także wizualnie wyświetlać częstotliwości oraz wskazywać potencjalne miejsca wycieków za pomocą wskaźnika słupkowego. Ponadto zastosowanie LD6000 umożliwia rejestrowanie danych z pomiarów długoterminowych.

Do LD6000 PTS można również podłączyć generator częstotliwości do nadawania sygnału na całym kablu pchanym lub na końcówce sondy. Za pomocą odbiornika można wtedy wykryć przebieg rurociągu lub precyzyjnie zlokalizować miejsce wycieku. (Do tego dobrze nadają się: SeekTech SR20 & SeekTech Nadajnik ST510)

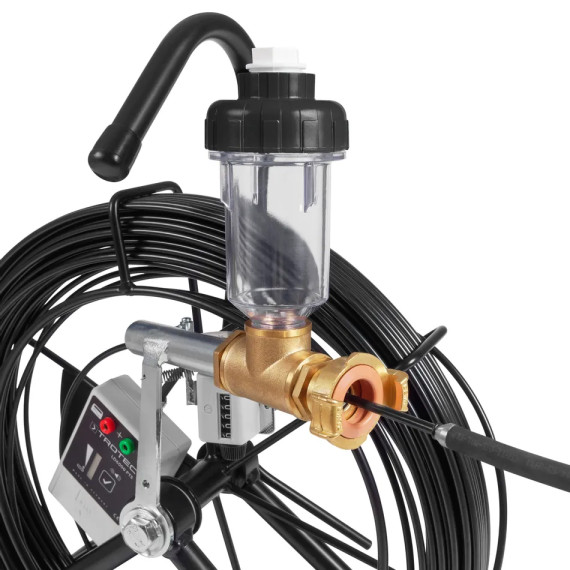

Zmienne możliwości mocowania ciśnieniowej przepustnicy kabla pchanego do elastycznego wprowadzania przez:

licznik wody w domu

zawór swobodnego przepływu

demontowany odcinek rurociągu

zawór do przewiertów

hydranty

Zalety praktyczne:

Dokładna akustyczna lokalizacja wycieku bezpośrednio w ciśnieniowo napełnionej rurze wodnej

Umożliwia lokalizację końcówki sondy oraz lokalizację na odcinku kabla pchanego do wykrywania przebiegu rur z tworzywa sztucznego

Brak zakłóceń przez hałasy otoczenia

Bezprzewodowa transmisja dźwięku przez Bluetooth

Zintegrowany licznik metrów

Zakres dostawy

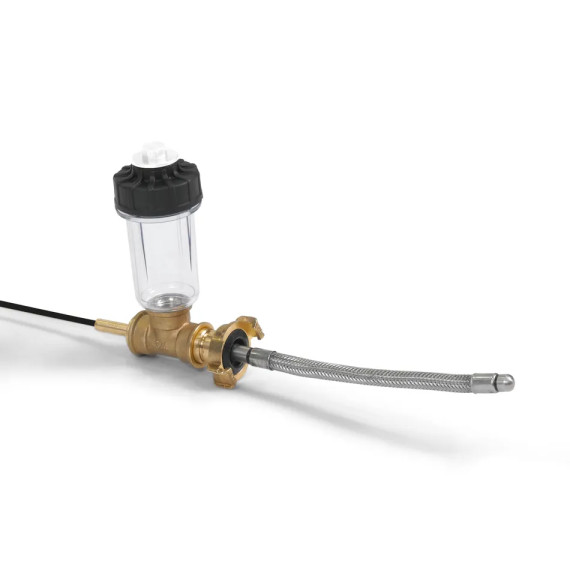

akustyczny molch (sonda mikrofonowa z gumową osłoną, bardzo elastyczna), nadajnik Bluetooth, słuchawki Bluetooth, proszkowo malowana stalowa rama z koszem (średnica 400 mm), urządzenie do dezynfekcji, przepustnica do ciśnienia do 16 bar, 50 m profilu z włókna szklanego (średnica 4,5 mm)

Product identification

SKU 3110008035

Dane podstawowe

Długość bez opakowania [mm] 160 mm

Wysokość bez opakowania [mm] 569 mm

Waga bez opakowania [kg] 17 kg

Średnica bez opakowania [mm] 400 mm

Inne wymiary

Średnica głowicy kulowej [mm] 12

Średnica Sonda mikrofonowa [mm] 10

Średnica przewodu popychacza [mm] 4.5

Waga kabla pchającego [kg] 10

Długość kabla pchającego [m] 50

Długość sondy mikrofonu [mm] 90

Dane techniczne

Wyświetlacz Belkowy wskaźnik LED

Zasięg [m] 10 m

Zakres częstotliwości sondy mikrofonowej [Hz] 10 - 16.000

Warunki eksploatacji, przechowywania i środowiska pracy

Praca - maks. temperatura [°C] 80

Praca - min. temperatura [°C] 0

Lokalizacja wycieku

Promień gięcia, minimalny [mm] Sonda mikrofonowa 40

Promień gięcia, minimalny [mm] Kabel pchający 100

Siła zrywająca [kN] 40

Odporność na ciśnienie [bar] 16

Głębokość wykrywania maks. [m] 3.5

Funkcje i cechy

10-segmentowy wyświetlacz LED na module Bluetooth

Akustyczne wykrywanie nieszczelności w rurach wypełnionych nieagresywnymi cieczami i rurach pod ciśnieniem

Wskaźnik stanu naładowania akumulatorów

Bluetooth

Bezprzewodowa praca na zasilaniu akumulatorowym

*UNDEFINED TEXT*

*UNDEFINED TEXT*

Kontrola urządzenia

Klawiatura foliowa

Interfejs

Wtyczka bananowa

Bluetooth

Czujniki wewnętrzne

Hałas [cyfry]

Czas pracy

> 12 h

Zasilanie

9 V

intern (Batterie)

Projekt obudowy

Tworzywo sztuczne / metal

Klasa ochrony nadajnika BT

Label

Protection towards contact

Protection towards water

Protection towards foreign matter

Czujnik klasy ochrony

Label

Protection towards contact

Protection towards water

Protection towards foreign matter
